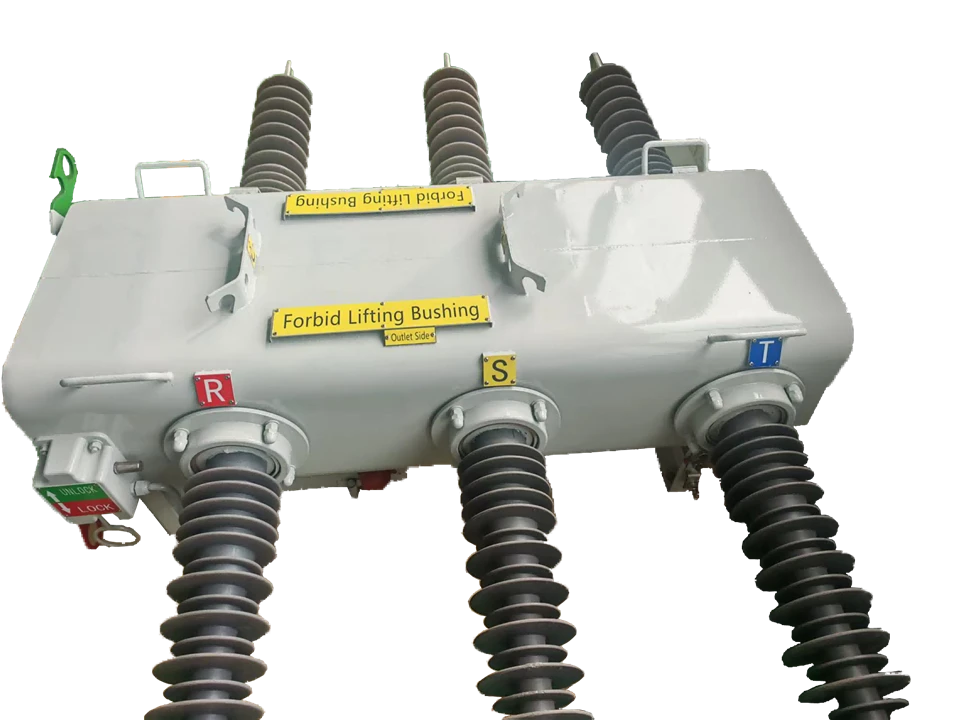

| опис | 24 кВ | ||||||||
| Номінальна напруга системи: кВ | 24 | ||||||||
| Максимальна напруга системи: кВ | 27 | ||||||||
| Рейтинг помилок системи: кА | 20 | ||||||||
| Клас ізоляції: 1,2 / 50 мкс; Напруга грозового імпульсу: кВ | 125 | ||||||||
| Клас ізоляції: 1,2 / 50 мкс; Напруга грозового імпульсу: кВ | 145 | ||||||||
| Частота живлення (витримка 1 хвилина, вологі умови): кВ | 50 | ||||||||
| Стабільна{0}}частота електроживлення (витримка 1 хвилина, вологі умови): кВ | 50 | ||||||||
| Шлях витоку | Максимальна напруга системи 31 мм/кВ | ||||||||
| Конфігурація заземлення нейтралі | Ефективно заземлений | ||||||||
| Кількість фаз | Три{0}}фази | |||||||||
| Номінальний нормальний струм | 1250A | |||||||||
| Механічна витривалість | клас М2 | |||||||||
| Електрична витривалість | Рівень E3 | |||||||||
| Номінальна ефективність короткого-замикання: кА | ||||||||||
| Номінальний струм -короткого замикання (пікове значення) | 50 | |||||||||
| Струм-короткочасної стійкості (1 с) | 40 | |||||||||
| Номінальний струм-короткого замикання (пікове значення) | 50 | |||||||||
| Клас ізоляції | ||||||||||
| Номінальна напруга, що витримує електричний імпульс | 125кВ шт | |||||||||
| Випробування номінальної короткочасної-силової-частотної напруги (вологий стан, 1 хвилина) | 50кВ | |||||||||
| Відстань повзучості ізолятора | 31мм/кВ | |||||||||
| Дизайн LBS | |||||||||||
| Ізоляційне середовище | SF6 | ||||||||||
| Операційна | LBS має бути оснащено самостійним- містить відсіки SF₆ для кожного ступеня, включаючи робочий механізм. |
||||||||||
| Призупинити вторинний | SF6 | ||||||||||
| Робочий механізм | Три полюси повинні працювати одночасно за допомогою пружинного механізму. | ||||||||||
| Інструменти/сенсори | |||||||||||
| Трансформатор/датчик струму | Налаштуйте КТ для кожного етапу вимірювання струм каскаду та активуйте захист схема. |
||||||||||
| Трансформатор/датчик напруги | Модуль датчика VT/напруги для кожної фази використовується для вимірювання напруги; в увімкнені схеми захисту включають налаштування підвищеної та зниженої напруги. |
||||||||||
| Точність | Струм: ±0,5%; Напруга: ±0. 1% | ||||||||||
| Вимірювання відкритих/закритих/заблокованих станів і станів відключення | |||||||||||
| Відключаючий механізм | Відключення повинно бути ініційовано відповідно до схеми захисту, зазначеної нижче. | ||||||||||
| Рішення для автоматичного перемикання | Принаймні чотири цикли перемикання O–Co–Co–CO; згідно IEC 62271, мертвий час можна вибрати самостійно. | ||||||||||
| Ручне блокування/розблокування | Функція ручного блокування/розблокування реалізована за допомогою механізму печінки, керованого наземним важелем керування; цей механізм працює в заблокованому положенні. Під час налаштування всі операції мають бути вимкнені, а LBS увімкнено. З землі замкнені та розблоковані позиції повинні бути чітко видні. |
||||||||||
| План захисту | |||||||||||
| Захист частоти | Пристрій має забезпечувати захист від пере-частоти та-заниження частоти в діапазоні ±5 Гц вище або нижче системної частоти з кроком 0,1 Гц. Пристрій також повинен включають функцію автоматичного закриття, яка дає- можливість повторного залучення після частоти повертається до нормального стану після події відключення, спричиненої підвищеною-частотою або-низькою частотою. |
||||||||||
| Захист від напруги | Пристрій повинен забезпечувати задані значення спрацьовування за перенапруги/зниження напруги з кроком 1% від номінального напруга системи, застосовна для діапазонів 100%–150% (перенапруга) і 50%–100% (знижена напруга). |
||||||||||
| Робочі характеристики надструму та замикання на землю | Згідно з IEC 60255, до них належать миттєва інверсія, стандартна інверсія, не-стандартна інверсія та екстремальна інверсія. | ||||||||||
| Діапазон заданого значення надструму | 25%–150% від номінального струму Мінімальна роздільна здатність 1 А. |
||||||||||
| Область виявлення замикання на землю | В діапазоні від 5% до 50% номінального струму з мінімальною роздільною здатністю 1 А. | ||||||||||
| Діапазон налаштування чутливості для замикань на землю | Діапазон номінального струму трансформатора струму становить від 0,5% до 8% від номінального струму з мінімальною роздільною здатністю 0,5 А. | ||||||||||
| Конфігурація захисту | Повинні бути забезпечені засоби для інтеграції профілів конфігурації захисту. | ||||||||||
| Колекція холодного навантаження (CL-PU) | Пристрій збирання холодного навантаження (CLPU) призначений для запобігання відключенню системи керування, спричиненому короткочасні-стрибки струму внаслідок втрати нормального рознесення навантаження. Це включає в себе холод тривалість завантаження та параметри-користувача. |
||||||||||
| Захист від перенапруги | Пристрій, який використовує налаштування часу захисту від перевантаження по струму та коефіцієнт придушення перенапруги, налаштований користувачем. | ||||||||||
| Блокування -силового струму | Коли стан безперервного струму перевищує -визначений користувачем високий поріг блокування струму, LBS може безпосередньо виконувати блокування LBS. За цих умов LBS не має повторно-закриватися, і він повинен забезпечувати індикацію та сигнал. |
||||||||||
| Діапазон налаштування мертвої зони | від 0,5 до 120 секунд. | ||||||||||
| Скинути діапазон налаштування часу | 5 секунд до 180 секунд | ||||||||||
| термін служби | |||||||||||
| 1 | Висота (над рівнем моря) | 1800m | |||||||||
| 2 | Максимальна зовнішня температура | 50 градусів | |||||||||
| 3 | Мінімальна зовнішня температура | -20 градусів | |||||||||
| 4 | Максимальна місячна первинна робоча температура | 35 градусів | |||||||||
| 5 | Середньорічна температура | 25 градусів | |||||||||
| 6 | Максимальна відносна вологість | до 96% | |||||||||
| 7 | Ізолярний рівень | 180 грозових днів на рік | |||||||||
| 8 | Максимальна частота ударів блискавки | Двічі на кілометр щороку. Разом: 32 рази | |||||||||
| 9 | Максимальна швидкість вітру | 100 км/год | |||||||||
| 10 | Максимальна сонячна радіація Ізоляційний шар на плані поверху |
1035W/m2 | |||||||||
| 11 | Максимальна температура грунту (на глибині 1 метр) | 30 градусів | |||||||||
| 12 | Максимальна термостійкість грунту | 2 градуси м/Вт | |||||||||
| 13 | Максимальний електричний опір грунту | 2000 Qm | |||||||||
| 14 | Сейсмічні зони (модифікована шкала Мекаллі) | Зона 8 | |||||||||
| 15 | Сейсмічний коефіцієнт | 0.15 | |||||||||
| 16 | Атмосферний тип | морський | |||||||||
| 17 | Забруднювач повітря | Пісок, пил, сіль | |||||||||
|
18 |

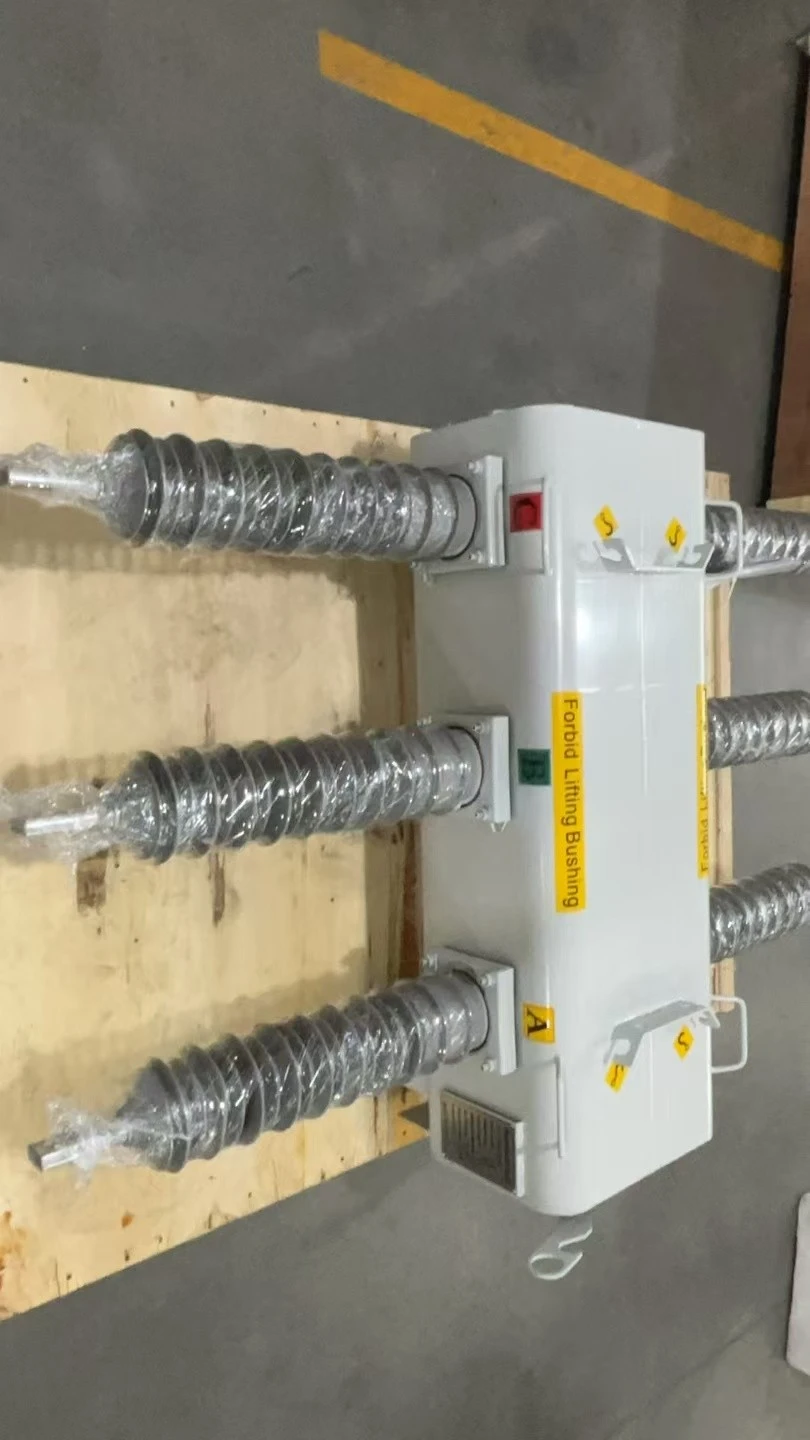

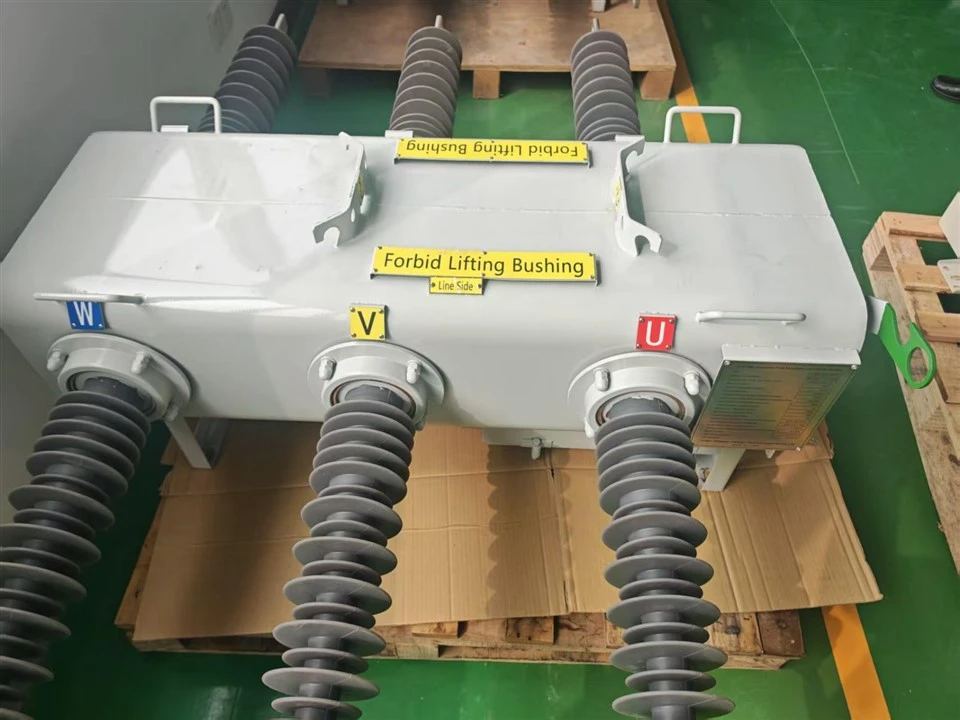

забруднюють | Відповідно до стандарту IEC 60815 проектне забруднення- клас іонів має бути "Важкий" (Клас забруднення II). |
|||||||||
| Технічний графік | |||||||||||
| Графік виконання технічних даних для основного блоку вимикача навантаження (автоматичного вимикача) | |||||||||||
| S/N | функція | опис | Документація учасників | ||||||||
| 1 | Тип | Колонка-типу зовнішньої SF₆ автоматичний вимикач |
|||||||||
| 2 | Міжнародний стандарт | IEC 62271-103 KEMA | |||||||||
| 3 | Країна походження | Специфікація | |||||||||
| 4 | Виробник | Специфікація | |||||||||
| 5 | Виготовлення | Специфікація | |||||||||
| 6 | Номінальна частота (Гц) | 50 | |||||||||
| 7 | Номінальний струм (A) | 630 | |||||||||
| 8 | Номінальна напруга (кВ) | 24 | |||||||||
| 9 | Номінальна напруга (кВ) | 27 | |||||||||
| 10 | Рівень несправності системи (кА) | 20 | |||||||||
| 11 | Номінальний струм (A) | 630 | |||||||||
| 12 | Вимикаюча здатність-короткого замикання (кА) | 20 | |||||||||
| 13 | Піковий струм-короткого замикання (кА) | 50 | |||||||||
| 14 | Номінальна-тривалість короткого замикання (секунди) | 4 | |||||||||
| 15 | Симетричний (середньоквадратичний) (кА) | 20 | |||||||||
| 16 | Асиметричний (RMS) (кА) | 20 | |||||||||
| 17 | Час закриття/відкриття (секунди) | <0.7 | |||||||||
| 18 | Механічна робота (перевірка) (№) | 10000 | |||||||||
| 19 | Електрична довговічність (гарантована) | 10000 | |||||||||
| 20 | Матеріали бака | Нержавіюча сталь | |||||||||
| 21 | Товщина (мм) | Більше або дорівнює 3 | |||||||||
| 22 | Пігмент | Сірий RAL 7035 | |||||||||
| 23 | Види зварювання резервуарів | TIG зварювання | |||||||||
| 24 | Тиск розриву бака (кгс/см²) | 4–6 | |||||||||
| 25 | Рейтинг захисту корпусу (мінімальний) | IP67 | |||||||||
| 26 | Довідкові виробничі стандарти | IEC 62271-103 | |||||||||
| 27 | Матеріал/Колір | Специфікація | |||||||||
| 28 | Максимальна відстань потоку напруги системи (мм) | Більше або дорівнює 31 кВ | |||||||||
| 29 | Витримувана напруга -частоти (1 хвилина) (кВ) | 50 | |||||||||
| 30 | Витримувана напруга грозового імпульсу (кВ) | 125 | |||||||||
| 31 | Тип терміналу | NEMA | |||||||||
| 32 | Відсік ізоляції та автоматичного вимикача | SF6 | |||||||||
| 33 | SF₆ Клапанна кімната | Пломбування на все життя | |||||||||
| 34 | Засіб-гасіння дуги | SF6 | |||||||||
| 35 | Ізоляційне середовище | SF6 | |||||||||
| 36 | Відповідно до стандарту IEC 62271: Герметичні системи тиску | Обов'язковий | |||||||||
| 37 | За допомогою механічного пристрою керування важелем можна легко керувати з землі. | так | |||||||||
| 38 | Ручне керування складається з трубчастої тяги, виготовленої з гарячого -занурення оцинкована сталь; цей трубчастий з'єднувальний стрижень з'єднаний з an незалежний контролер і оснащений рукояткою для ручного операція з нижньої частини стрижня. (Так/Ні) |
так | |||||||||
| 39 | Це з’єднання містить трубу, яку можна легко налаштувати на будь-яку висоту штанги. | так | |||||||||
| 40 | Усі сталеві компоненти робочого механізму мають бути оцинковані-гарячим способом. | так | |||||||||
| 41 | Встановіть положення «Відкрито» та зафіксуйте перемикач у відкритому положенні. (Так/Ні) | так | |||||||||
| 42 | Положення «Вимкнено»: перемикач зафіксовано у положенні «Вимкнено». (Так/Ні) | так | |||||||||
| 43 | Сила ручного керування (Ньютон) | <200 | |||||||||
| 44 | Чи відокремлений важіль від важеля та ручки керування (Так/Ні)? | так | |||||||||
| 45 | Чи виробник LBS виробляє механізм (так/ні) | так | |||||||||
| 46 | Різниця фаз (мм) | 380 | |||||||||
| 47 | Зсув грунту (мм) | 330 | |||||||||
| 48 | Номінальна напруга розрядника (кВ) | 36 | |||||||||
| 49 | Напруга радіочастотних перешкод (мкВ) | Специфікація | |||||||||
| Примітка: Будь ласка, заповніть графік для кожного типу автоматичного вимикача. | |||||||||||
| 2.1 Вхідний і вихідний фазний струмовий вхід | |||||||||||
| Кількість: 3 Номінальний струм: 5 А, діапазон вимірювання: 20 × В; Точність приладів: більше або дорівнює 0,1 × In ±1%In; Частота вимірювання: 50 разів на годину Термостійкий:- Безперервний 2*In 10 Другий 10*In 1 секунда 40*дюймів Навантаження @In Менше або дорівнює 0,2 ВА (фазовий елемент 5A) |
|||||||||||
| Чутливий струмовий вхід | |||||||||||
| Кількість 1 Номінальний струм: 5А Діапазон вимірювання: 2 × номінальний струм; Inst- точність рубця: більше або дорівнює 0,1 × номінальний струм; ± 1% номінального струму; Частота: 50/60 Гц Термостійкість: безперервна 2*In 10 секунд 10*дюймів 1 секунда 40*дюймів Навантаження @In Менше або дорівнює 0,02 ВА (1-амперний заземлений компонент) |
|||||||||||
| Вхідна напруга | |||||||||||
| Кількість: 1 PT напруга Номінальне значення: 40,120 Vrms Робочий діапазон: 0–200 Vrms; Inst- точність рубання: більше або дорівнює 0,8×Vn ±1% Vn; навантаження при 110 В, 0,06 ВА Витримує напругу: 240 Vrms |
|||||||||||
| Допоміжне постачання | |||||||||||
| Напруга постійного струму: 220В Діапазон напруг: 165–365 В Напруга змінного струму: 220 В змінного струму, 50 Гц Робочий діапазон: 165–265 Vrms, AC 50/ 60 Гц, ±5%; Споживана потужність Менше або дорівнює 10 Вт |
|||||||||||
| Двійковий вхід | |||||||||||
| №7 Робоча напруга: 24 В постійного струму; максимальний робочий постійний струм: 2 мА |
|||||||||||
| Двійковий вихід | |||||||||||
| Номер 2 Робоча напруга: 220V DC |
|||||||||||
| Режим роботи: користувачі можуть вибирати між само-скиданням, ручним скиданням/електричним скиданням або імпульсною-операцією; час роботи відраховується з моменту подачі живлення (<20 ms input). | |||||||||||
| 2.2 Конструкція блоку | |||||||||||
| Світловий індикатор 16,4-рядковий символьний дисплей 10, світлодіодний інтерфейс користувача 11, навігаційні клавіші Вага: 18 кг |
|||||||||||
| 2.3 послідовний інтерфейс | |||||||||||
| Комунікаційні порти: RS485, RS232, RJ45, USB, HDMI Протоколи: IEC 60870-5- 101; IEC 60870-5- 104; DNP3.0, MODBUS RTU, FTU |
|||||||||||
| 2.4 зберігання даних | |||||||||||
| Кількість подій: 150, 100 | |||||||||||
| 2.5 механічне випробування Вібрація (синусоїда) - IEC 60255-21- 1 Клас I |
|||||||||||
| Тип: Вібрація | Міцність на стиск | 0-клас, 1,5 г, 1,0 г | Зміна Менше або дорівнює 5% Менше або дорівнює 5% |
||||||||
| Удар і зіткнення – IEC 60255-21-2, клас 1 | |||||||||||
| Тип | ранг | Різниця | |||||||||
| Імпульсна характеристика | 0,5 gn, 11 мс | Менше або дорівнює 5% | |||||||||
| Стійкість до ударів | 15gn,11ms | Менше або дорівнює 5% | |||||||||
| Тест на удар | 10gn,16ms | Менше або дорівнює 5% | |||||||||
| Удар і зіткнення – IEC 60255-21-3, клас I | |||||||||||
| Модель X-Plane-3, номінальний рівень напруги. Зміщення нижче частоти кросовера (8–9 Гц) становить 1 g n.Сейсмічний відгук і менше або дорівнює 5% Y-зміщення площини: 1,5 мм, нижче частоти переходу (8-9 Гц) Більше або дорівнює 0,5 gn |
|||||||||||
| Механічна класифікація | |||||||||||
| Durability>10⁶ циклів | |||||||||||
| 2.6 Електричні випробування Ізоляція – IEC 60255-5 |
|||||||||||
| Рівень типу Між будь-якою клемою та заземленням має бути прикладена середньоквадратична напруга змінного струму 2,0 кВ протягом 1 хвилина між нормально розімкненими контактами; додатково змінна напруга 2,0 кВ Середньоквадратичне значення застосовується протягом 1 хвилини. |
|||||||||||
| Високочастотні-перешкоди - IEC 60255-22- 1 Клас III | |||||||||||
| Тип Стандартний (вертикальний) режим Серійний (горизонтальний) режим |
ранг 2,5 кВ 1,0 кВ |
Зміна Менше або дорівнює 5% Менше або дорівнює 5% |
|||||||||
| Високочастотні-перешкоди - IEC 60255-22-2, клас IV | |||||||||||
| Тип | ранг | Різниця- rence |
|||||||||
| Контактний розряд | 8,0 кВ | Менше або дорівнює 5% | |||||||||
| Швидкі перехідні процеси-IEC 60255-22-4, клас A (2002) | |||||||||||
| Тип | ранг | Різниця- rence |
|||||||||
| 5/50 нс, частота повторення 2,5 кГц | 4 кВ | Менше або дорівнює 5% | |||||||||
| Анти{0}}перешкоди – IEC 60255-22-5 | |||||||||||
| Тип | ранг | Різниця | |||||||||
| Аналоговий вхід: Земля земля підключення |
4,0 кВ | Менше або дорівнює 10% | |||||||||
| Приклад: допоміжне живлення та введення/виведення: лінія з землею | 2,0 кВ | Менше або дорівнює 10% | |||||||||
| Комунікаційний порт RS485: лінія-до-землі | 1,0 кВ | Без втрати даних | |||||||||
| Аналоговий вхід- ut: рядок-від- лінія |
1,0 кВ | Менше або дорівнює 10% | |||||||||
| Приклад використання: додаткове живлення та вхід/вихід: лінія-до-лінія | 1,0 кВ* | Менше або дорівнює 10% | |||||||||
